ELEKTRİK KABİNİ
ROBOT KAYNAK SİSTEMİ
1500W–6000W | Fiber Lazer Kaynak Makinesi
UYGULAMA ALANLARI
- GIS Kabini / RMU Kabini

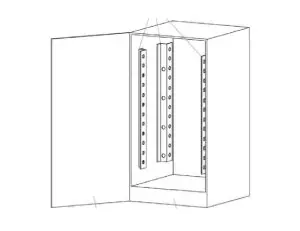

- Elektrik Kabinlerinde Rijitlik Sağlayan Destek Profilleri (Takviye Çubukları)

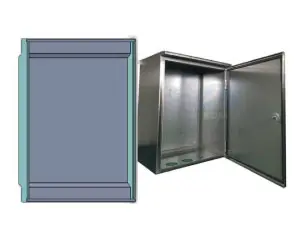

- Elektrik Pano Sistemleri

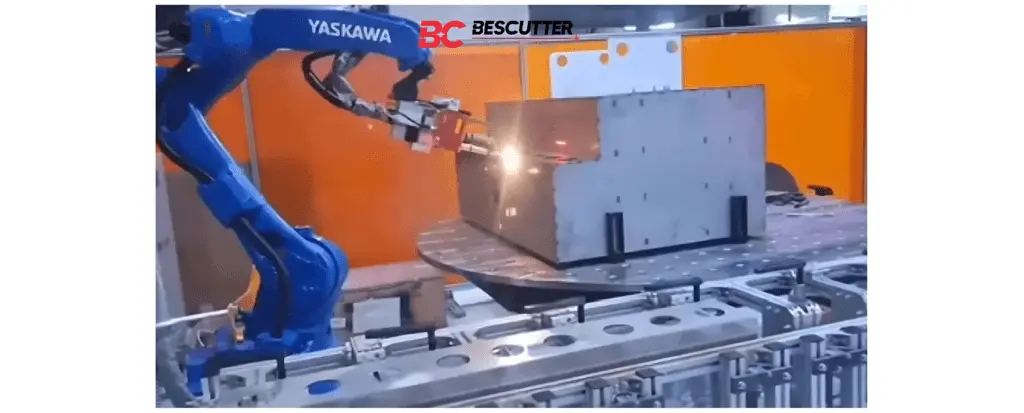

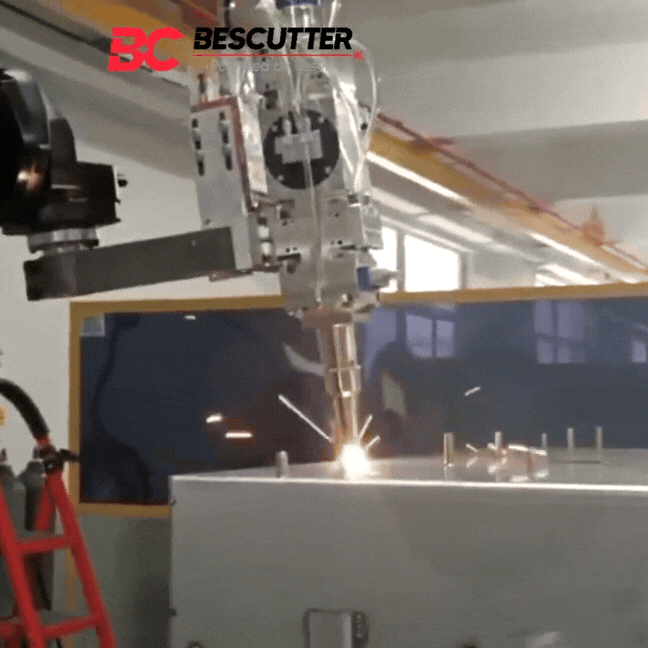

ROBOT EL TİPİ KAYNAK SİSTEMİ
Özellikler:

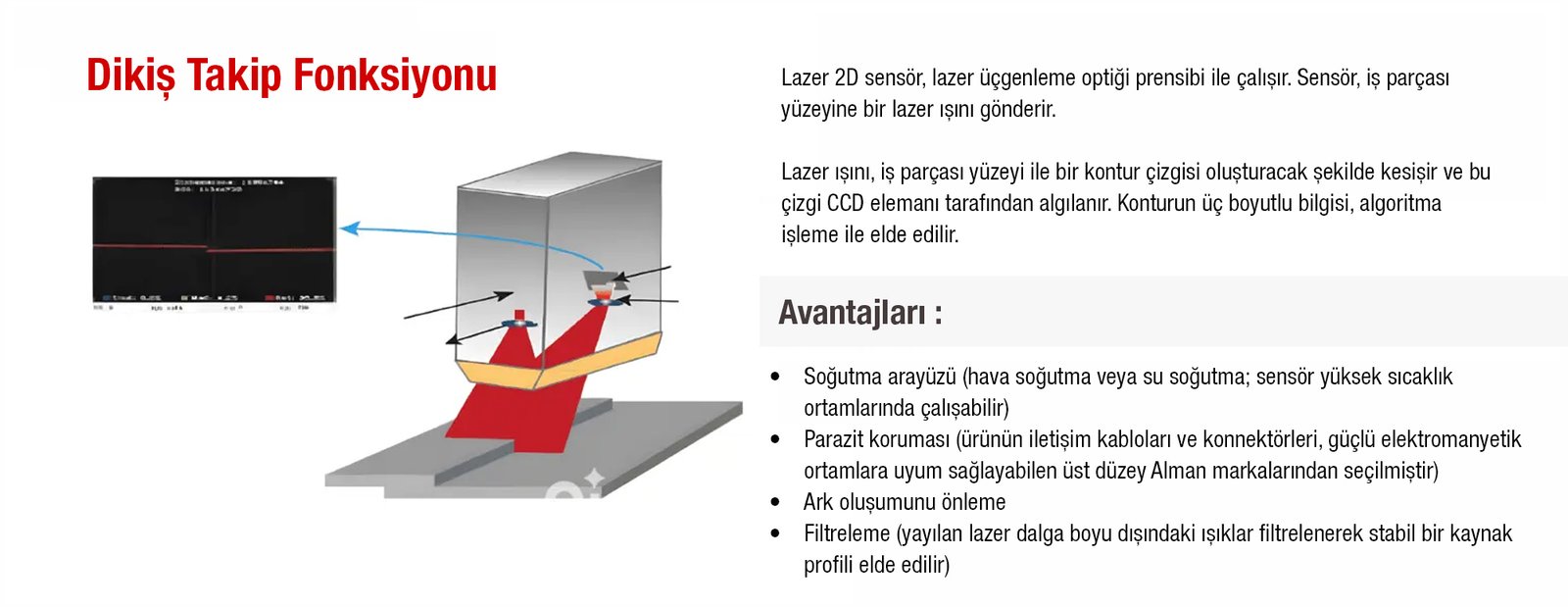

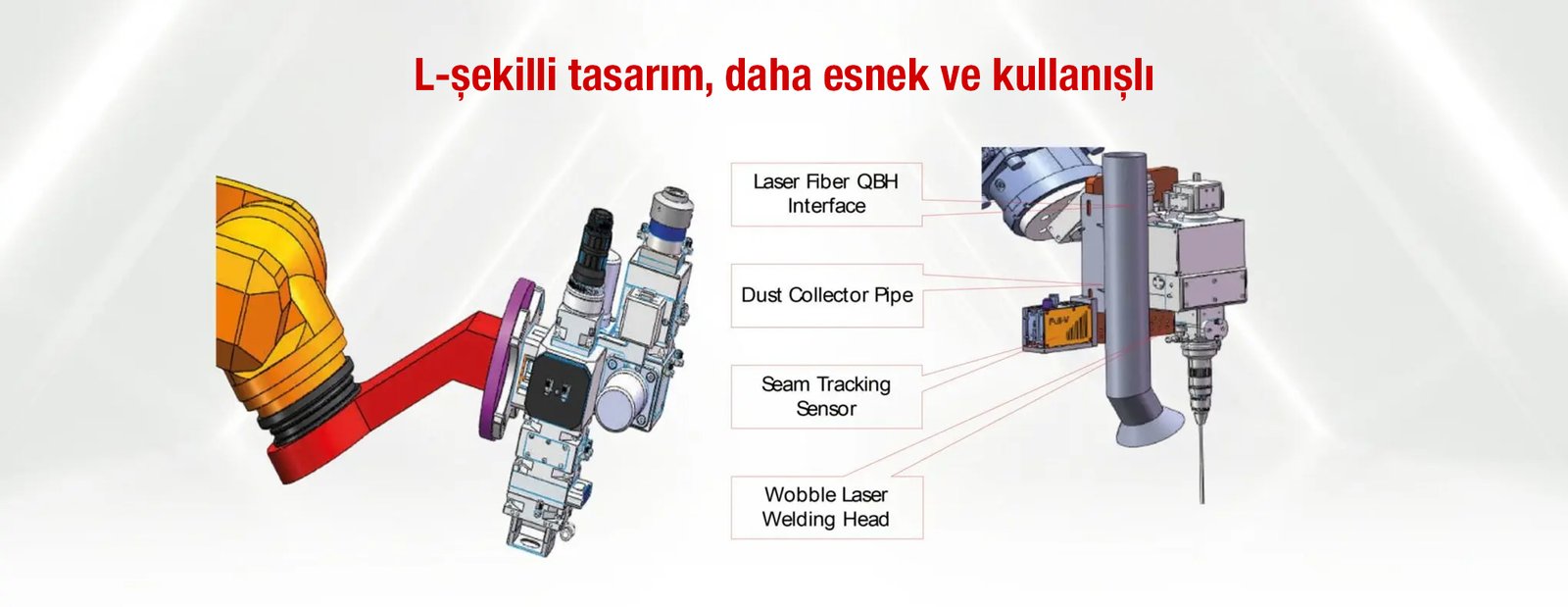

- Dikiş bulma (seam finding) fonksiyonu ile entegredir.
- Tek eksenli döner tabla işçilik maliyetini azaltır; pozisyoner tabla farklı boyutlardaki iş parçaları ile uyumludur.
- Köşe noktalarında sürekli kaynak işlemi, gaz sızdırmazlık kalitesini garanti eder.
- Kapasite: 8 dk/set
- Ürün geçiş oranı: %98

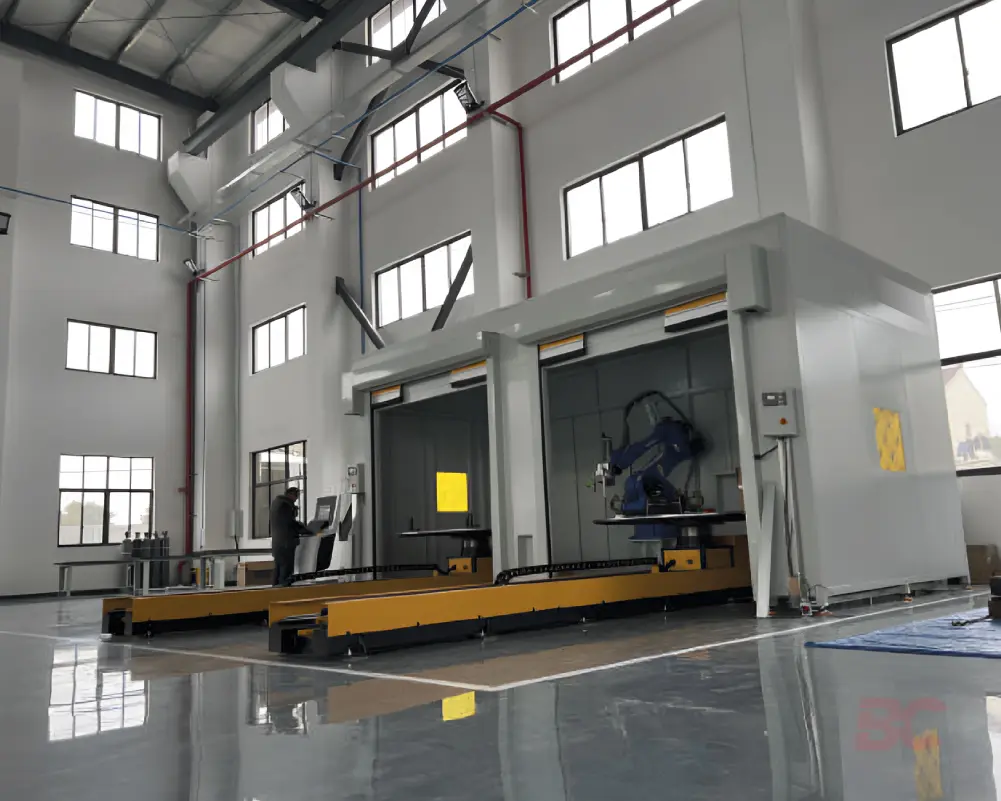

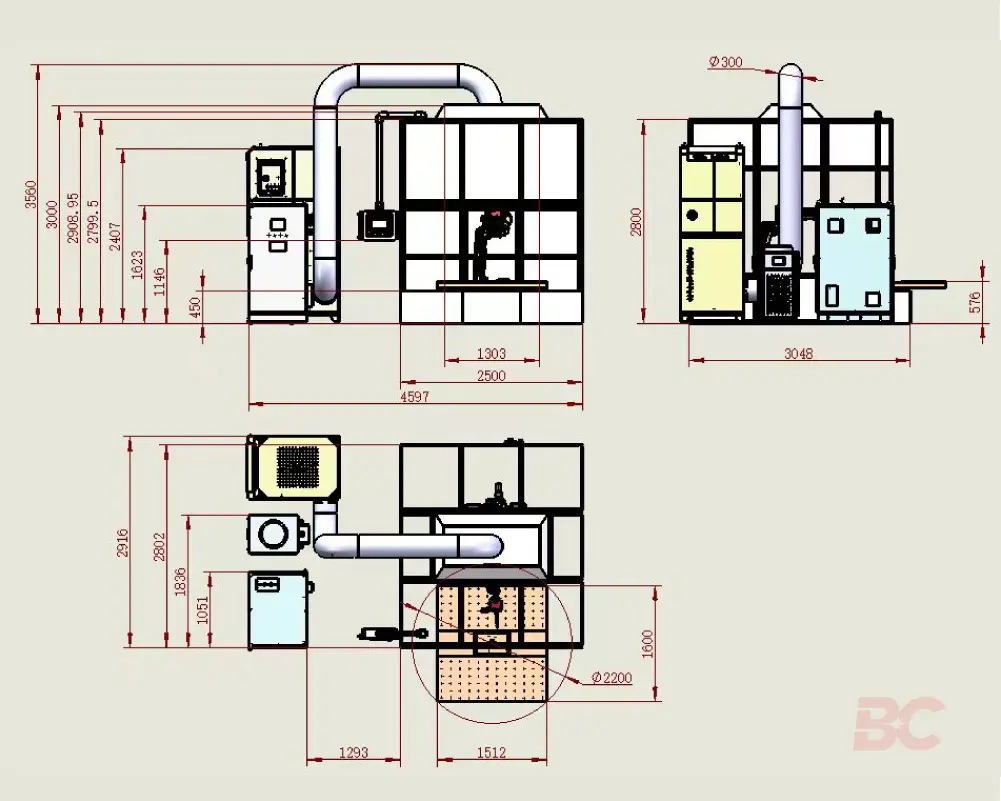

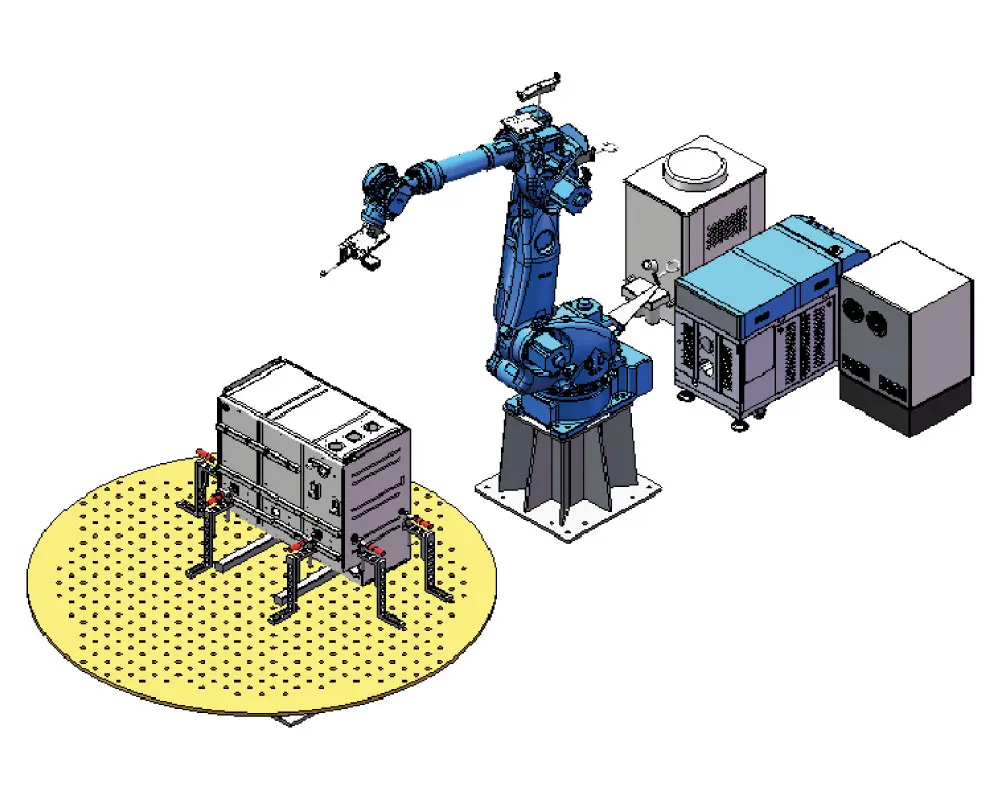

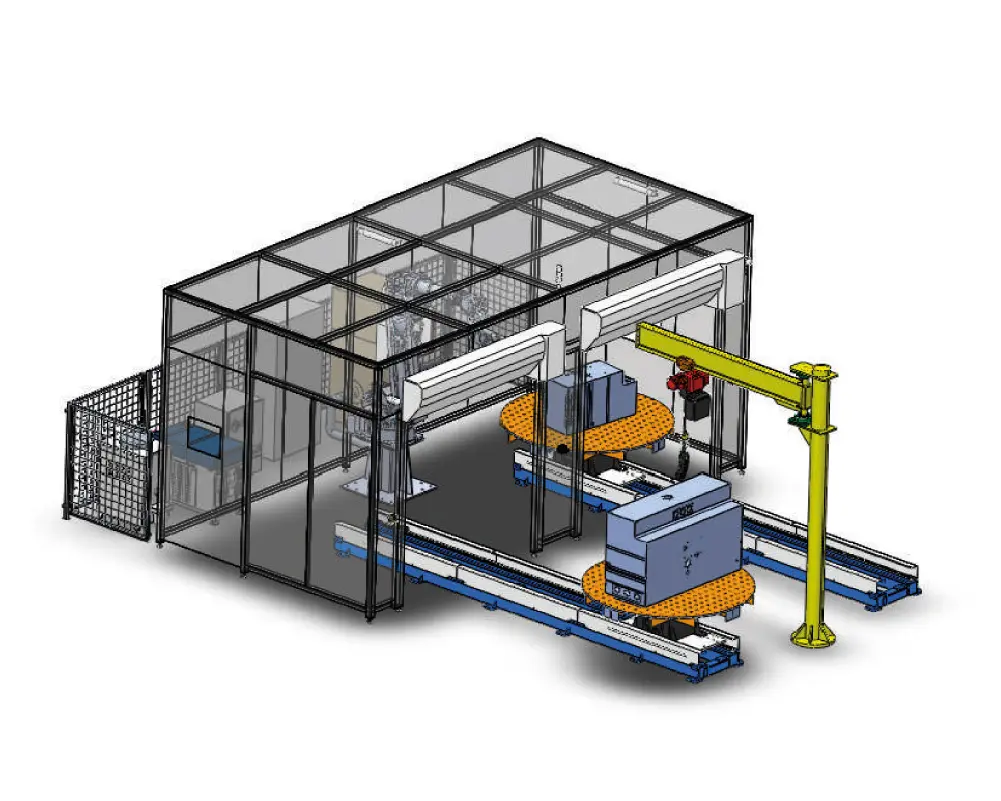

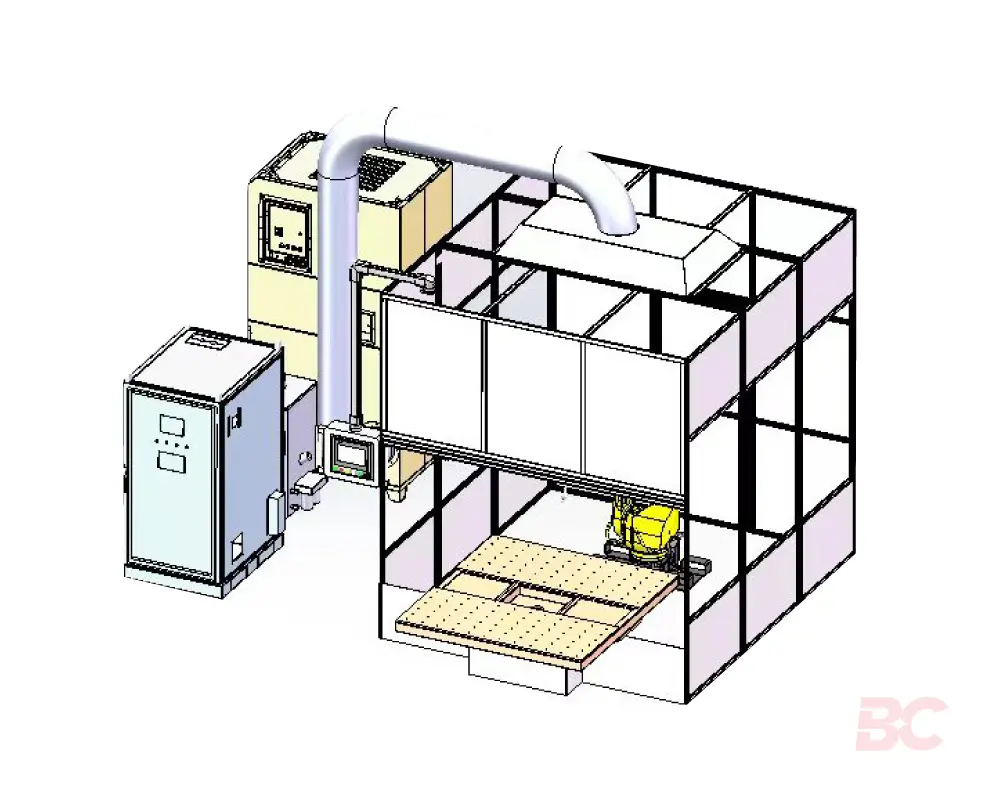

ÇALIŞMA İSTASYONU SEÇENEKLERİ

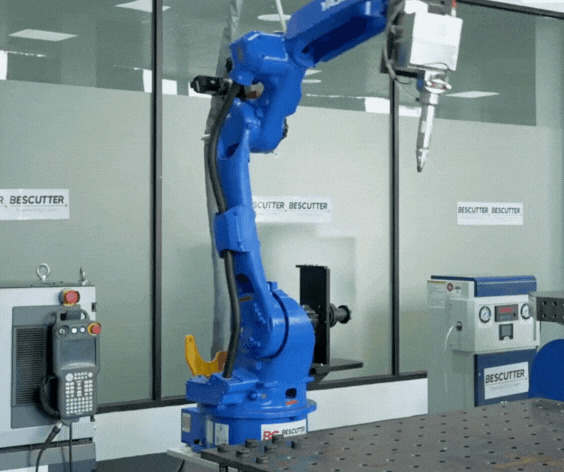

Robot / Manipülatör
Su Soğutma Ünitesi
Lazer Jeneratörü
Robot Kontrol Kabini

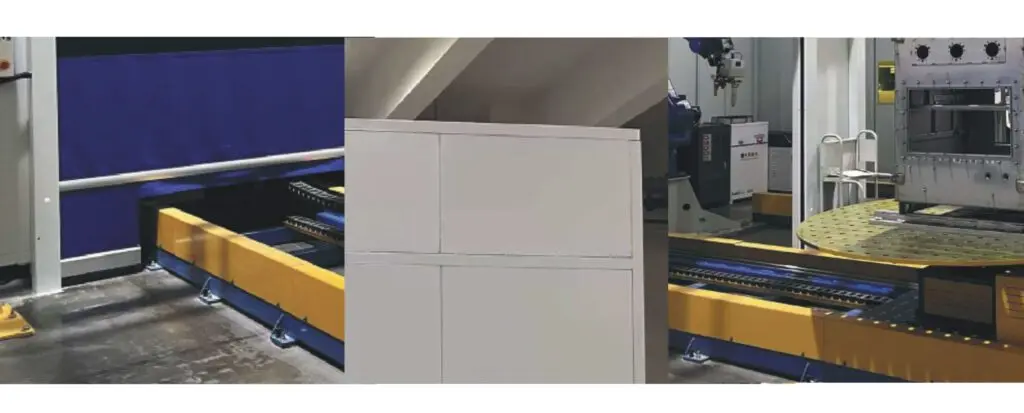

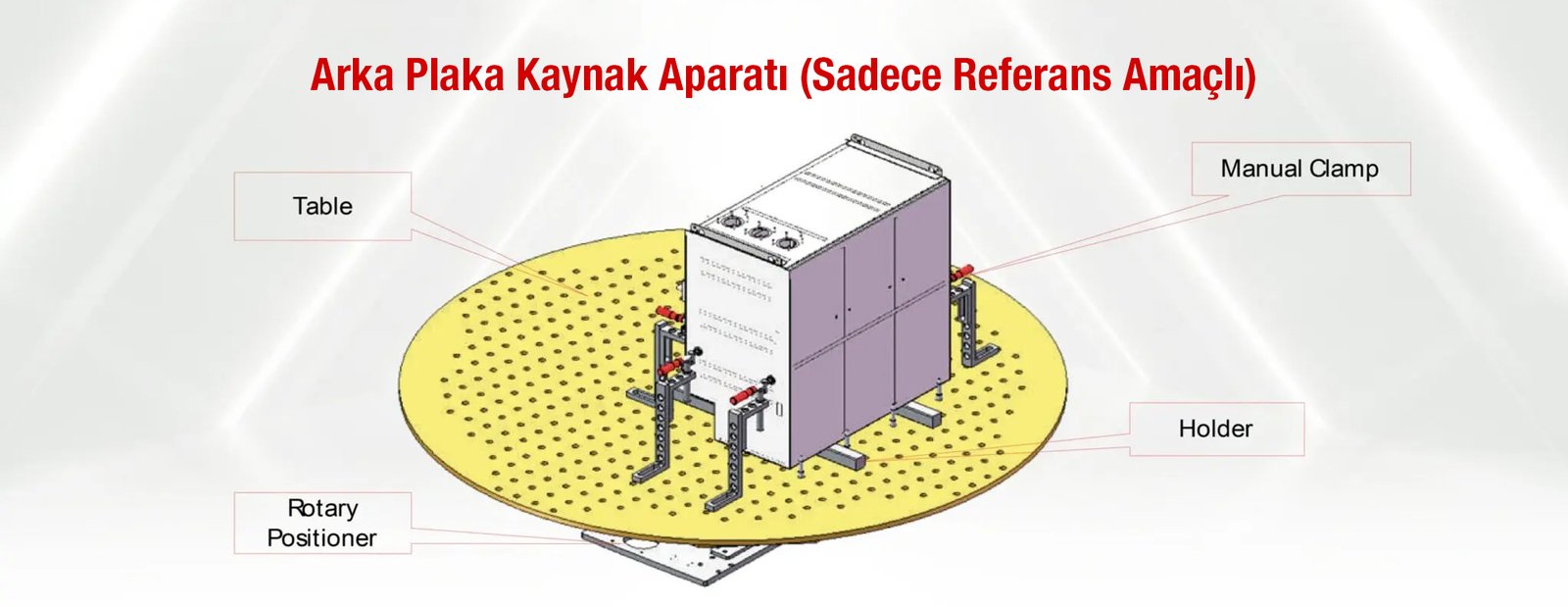

Döner Pozisyoner
İş Parçası

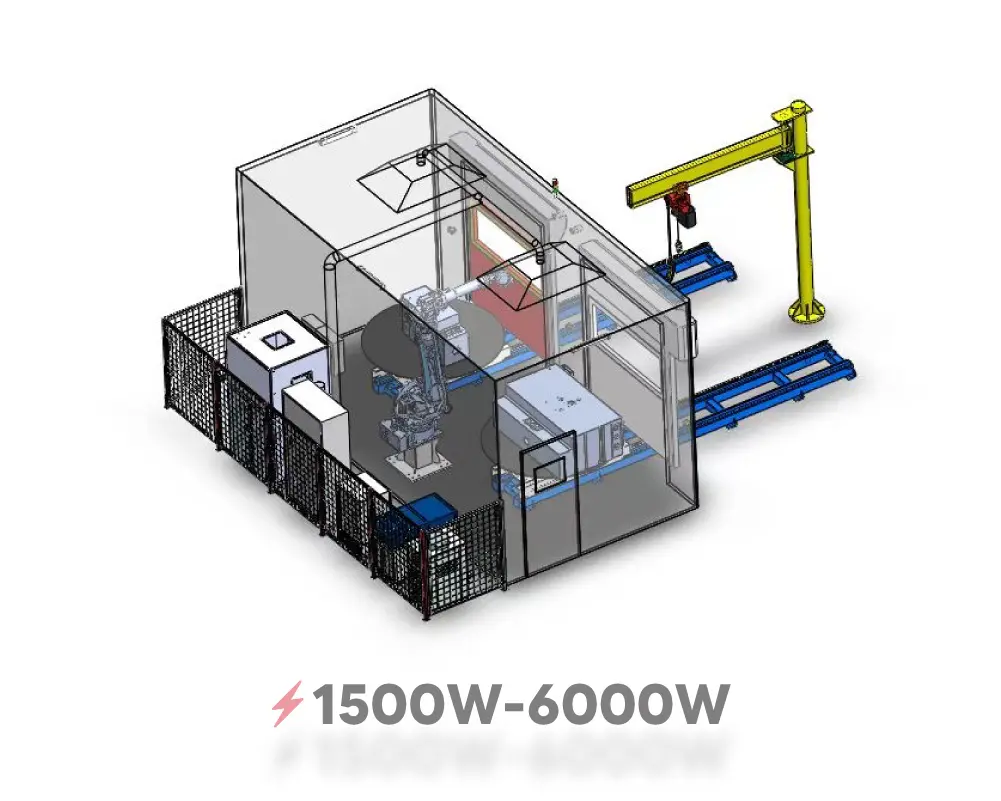

Kaynak Odası (Kapalı Alan)
Sürgülü Kapı
Robot Manipülatör
Kaynak Konumu
Konsol Vinç / Kaldırma Sistemi (1 Adet)
Döner Pozisyoner
Ray (2 Adet)
GENEL ÖZELLİKLER
Makine Teknik Özellikleri
| PARAMETRE | CX-CS2000 | CX-CS3000 | CX-CS6000 | CX-CS12000 |
|---|---|---|---|---|
| Maksimum Lazer Gücü | 2000W | 3000W | 6000W | 12000W |
| Lazer Çalışma Ortamı | Nadir toprak katkılı fiber | Nadir toprak katkılı fiber | Nadir toprak katkılı fiber | Nadir toprak katkılı fiber |
| Dalga Boyu | 1070±10nm | 1070±10nm | 1070±10nm | 1070±10nm |
| Optik Fiber Çıkış Sayısı | 1 çıkış | 1 çıkış | 1 çıkış | 1 çıkış |
| Kaynak Derinliği | 0.2–3mm | 0.2–4mm | 0.2–6mm | 0.2–12mm |
| Lazer Güç Tüketimi | 6kW | 9kW | 18kW | 36kW |
| Güç Girişi | 220V | 380V | 380V | 380V |
| Soğutma Tipi | Su Soğutma | Su Soğutma | Su Soğutma | Su Soğutma |
| Optik Fiber Tipi | QBH | QBH | QBH | QD |
| Fiber Uzunluğu | 10/15m | 10/15m | 15m | 15m |
| Fiber Çapı | 50um | 50um | 50um / 75um | 100um |

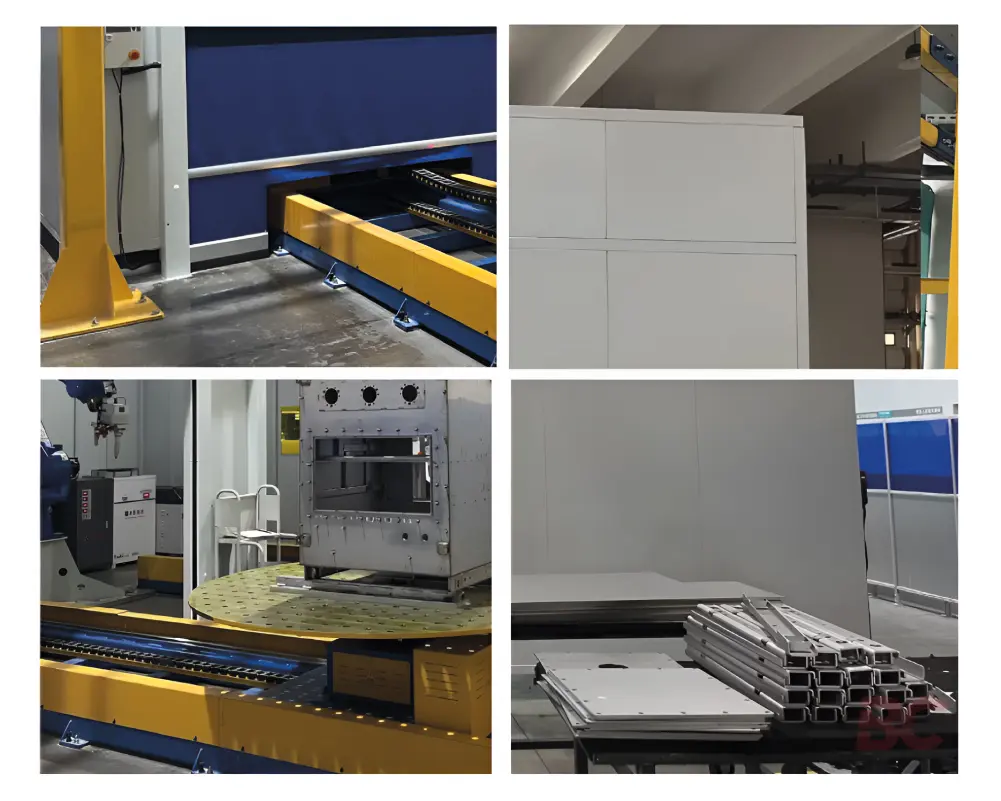

UYGULAMALAR

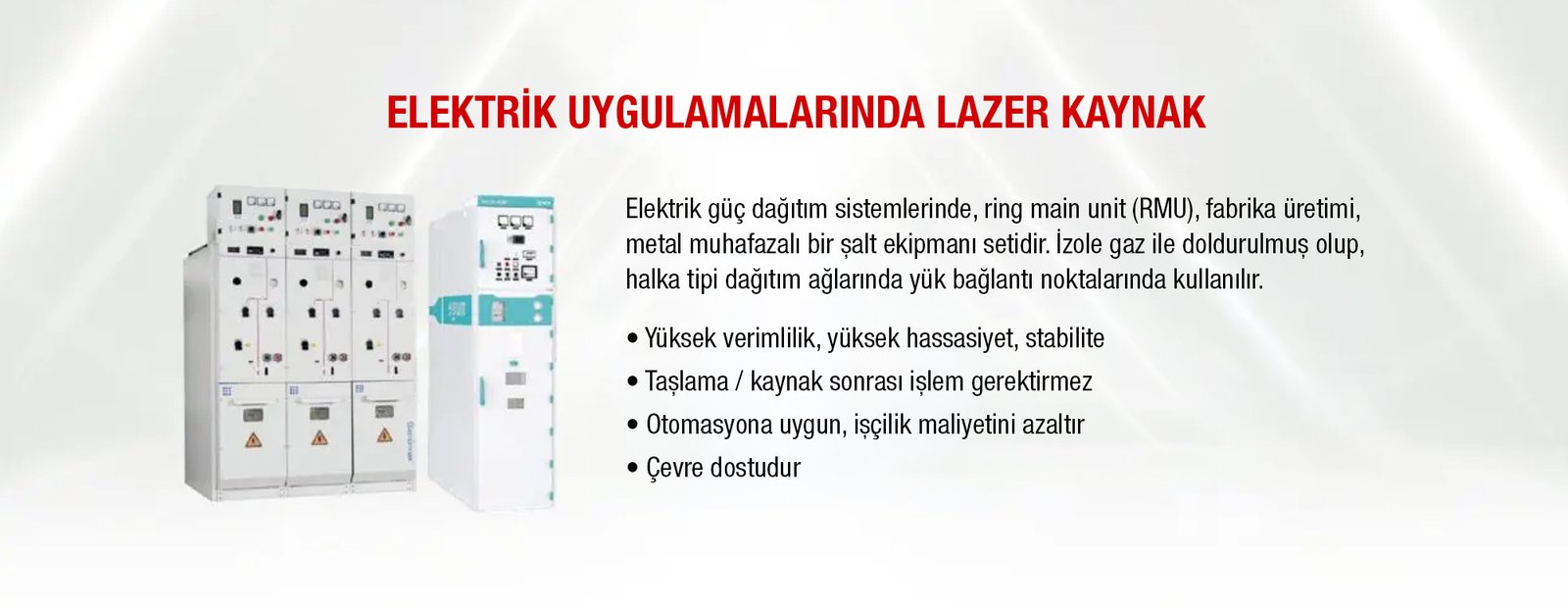

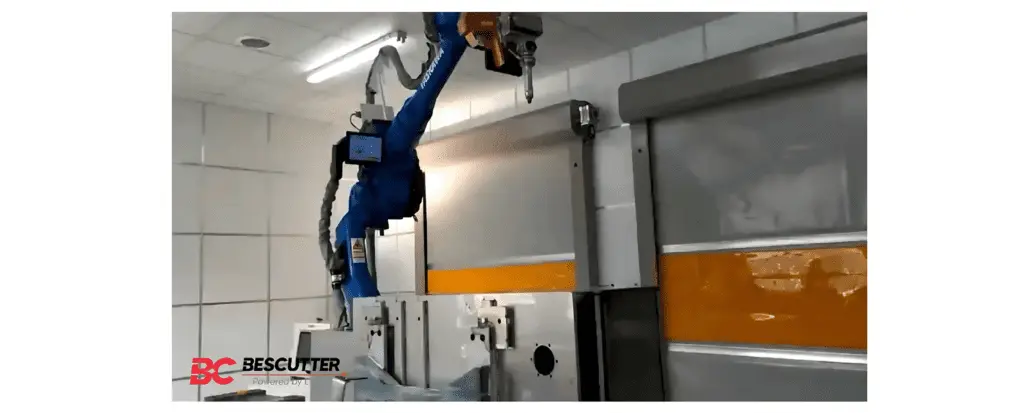

ELEKTRİK UYGULAMALARINDA KAYNAK

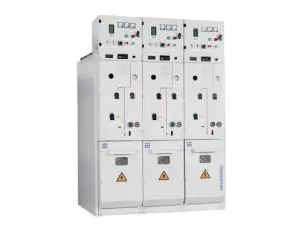

l. GIS Kabini / RMU Kabini
2. Elektrik Kabinlerinde Rijitlik Sağlayan Destek Profilleri (Takviye Çubukları)
3. Elektrik Pano Sistemleri
