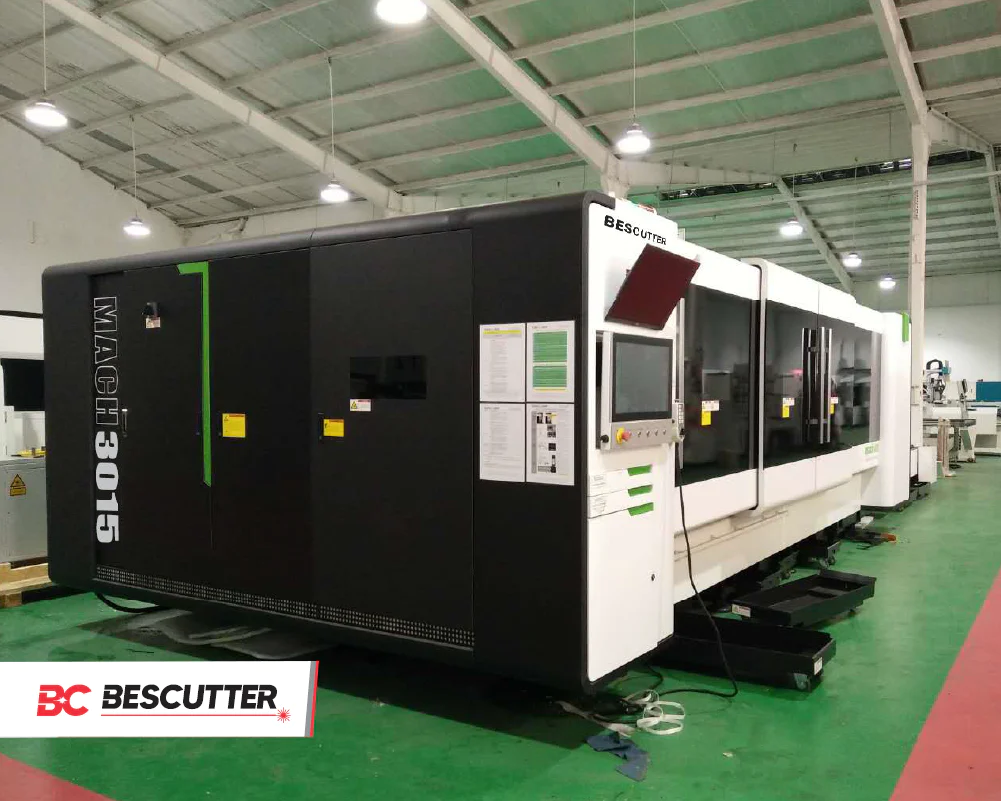

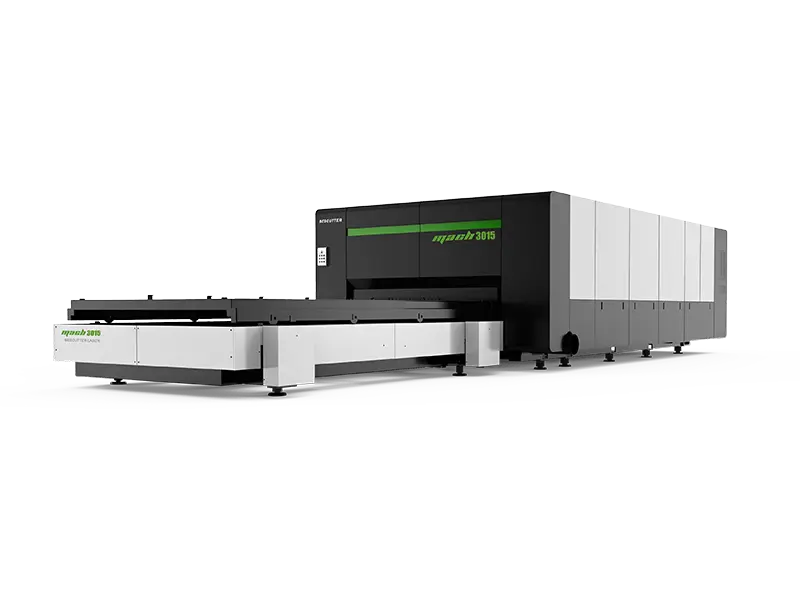

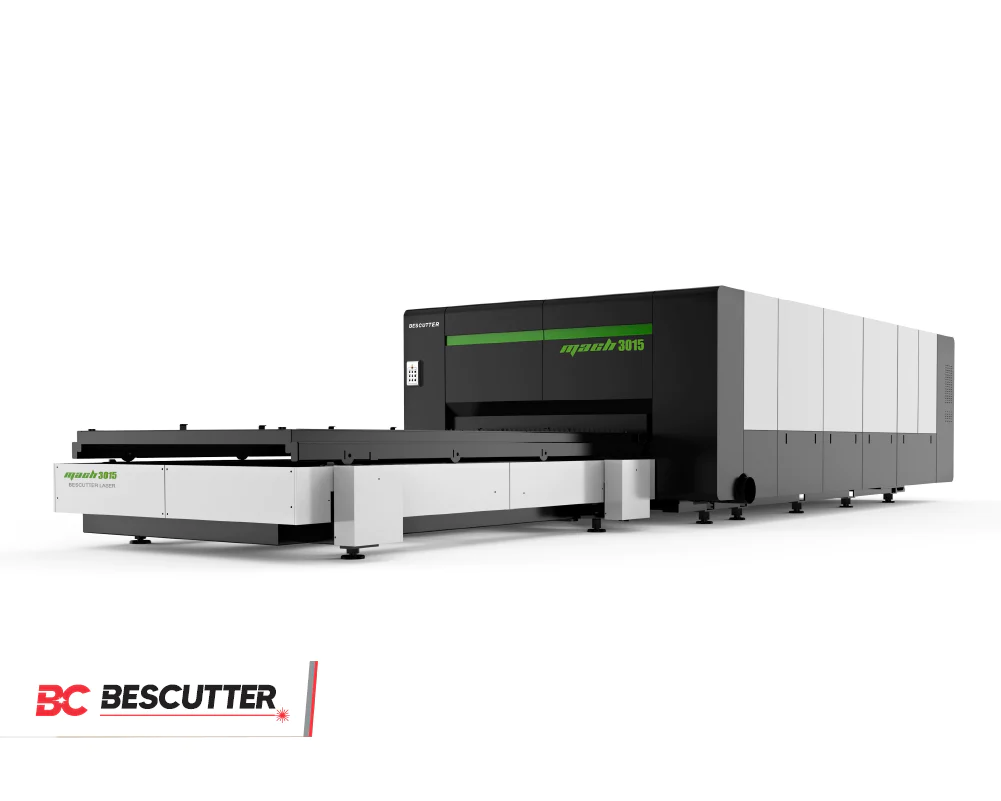

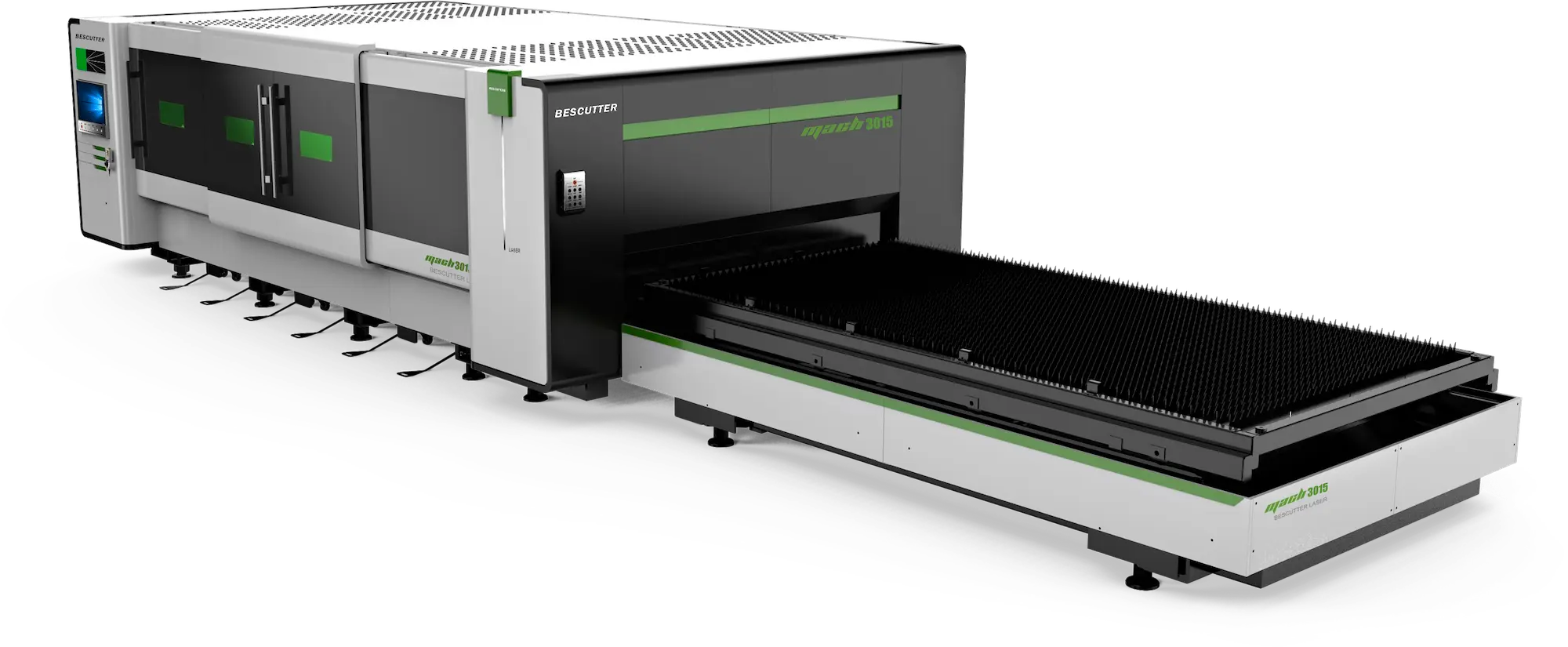

MACH SPEED 5' X 10'

Fiber Lazer Metal Kesici

BesCutter Mach Speed Fiber Lazer Kesim Makinesi, tam kapalı tasarımı ve hidrolik otomatik değişimli shuttle (tabla değişim) sistemi ile yüksek performanslı endüstriyel kesim sunar; maksimum verimlilik ve hassasiyet sağlar. Büyük ölçekli üretim için tasarlanan bu makine, benzersiz kesim hızı, güç ve otomasyon özellikleriyle yüksek hacimli metal işleme için ideal bir çözümdür.

  • 6.000W – 20.000W lazer gücü

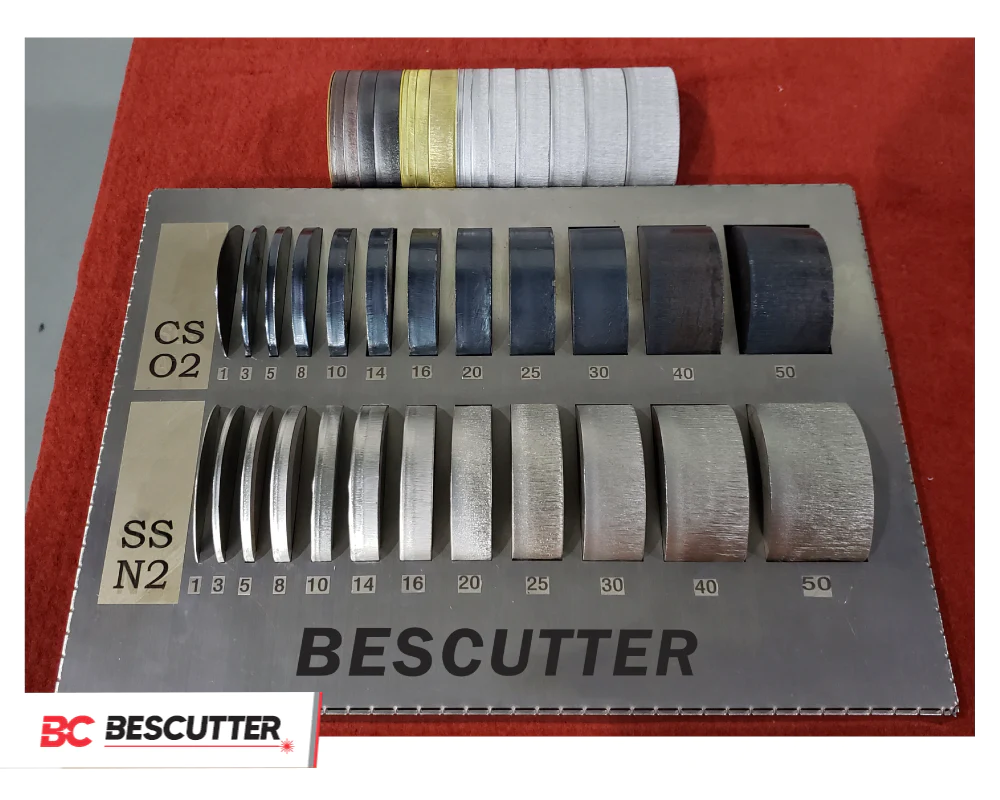

  • 2” (yaklaşık 50 mm) karbon çelik, 1,5” (yaklaşık 38 mm) paslanmaz çelik kesim kapasitesi
  • Hidrolik shuttle tabla ile tam kapalı tasarım
  • ABD merkezli destek
  • Gelişmiş özelliklere sahip FSCUT8000 kontrol sistemi
  • Nesting (yerleşim optimizasyonu) yazılımı

MACH SPEED SERİSİ

BesCutter’ın Mach Speed serisi, endüstriyel uygulamalar için tavizsiz kesim performansı sunar. 5′ x 10′ geniş çalışma alanı, 6000W’tan 20000W’a kadar uzanan fiber lazer gücü ve sağlam yapısıyla Mach Speed, en zorlu metal kesim ihtiyaçlarınızı karşılamak üzere tasarlanmıştır.

Eşsiz Kesim Gücünü Keşfedin:

  • Fiber lazer teknolojisi: CO₂ lazerlere kıyasla üstün ışın kalitesi ve daha yüksek kesim verimliliği sunar.
  • 6000W – 20000W güç seçenekleri: Malzeme kalınlığına ve kesim hızı ihtiyaçlarınıza uygun ideal gücü seçin.

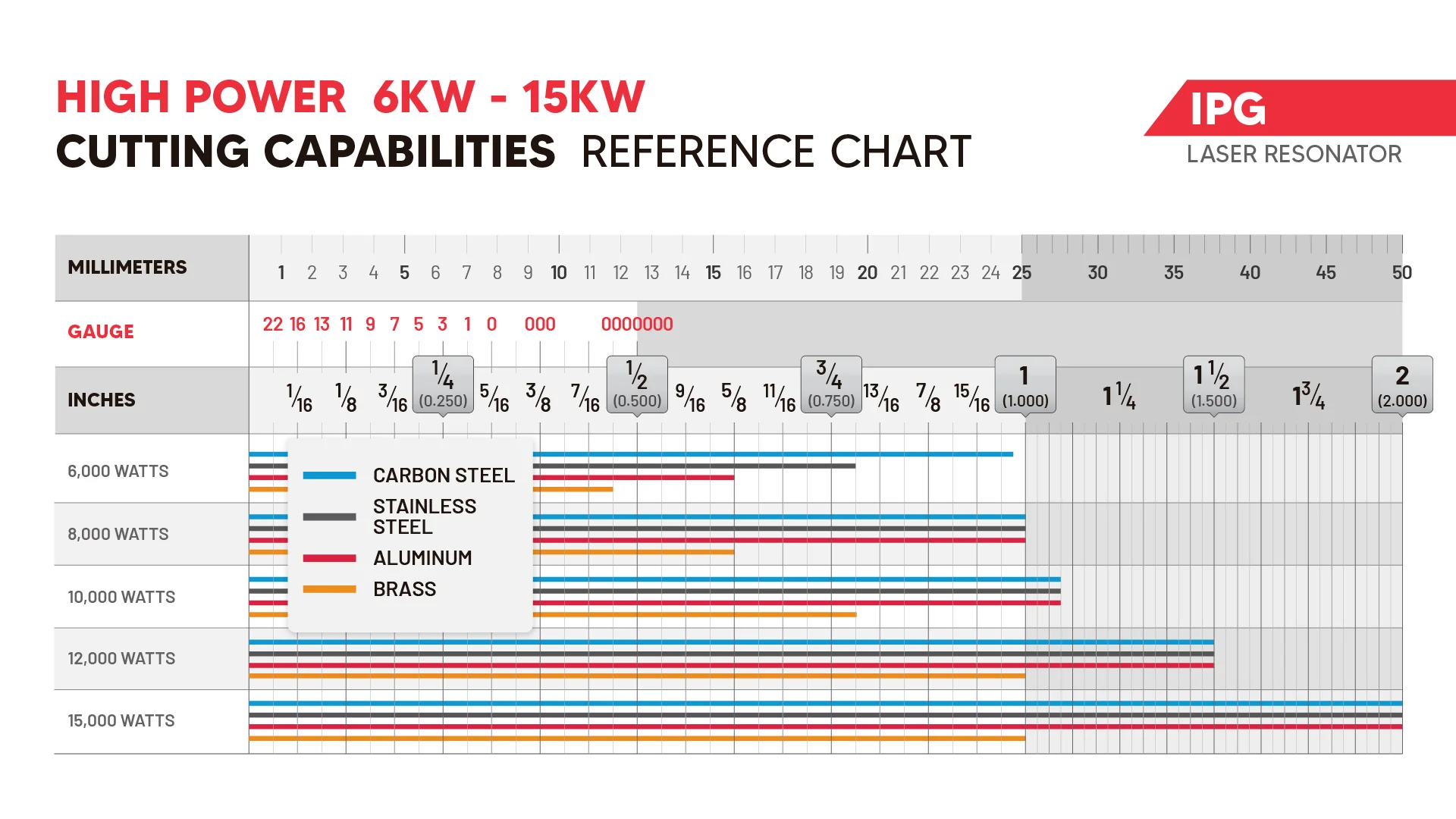

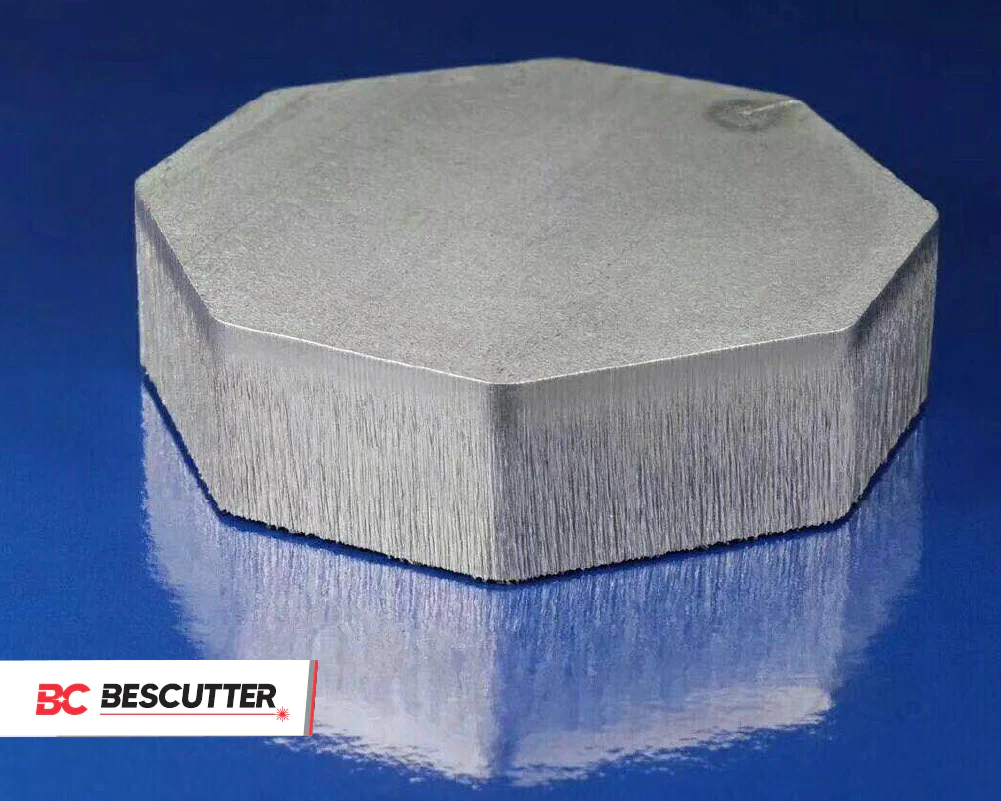

  • 2″ karbon çelik, 1 1/2″ paslanmaz çelik kesim kapasitesi: Kalın metalleri kolaylıkla işleyin.

Hassasiyet ve Verimlilik İçin Tasarlandı:

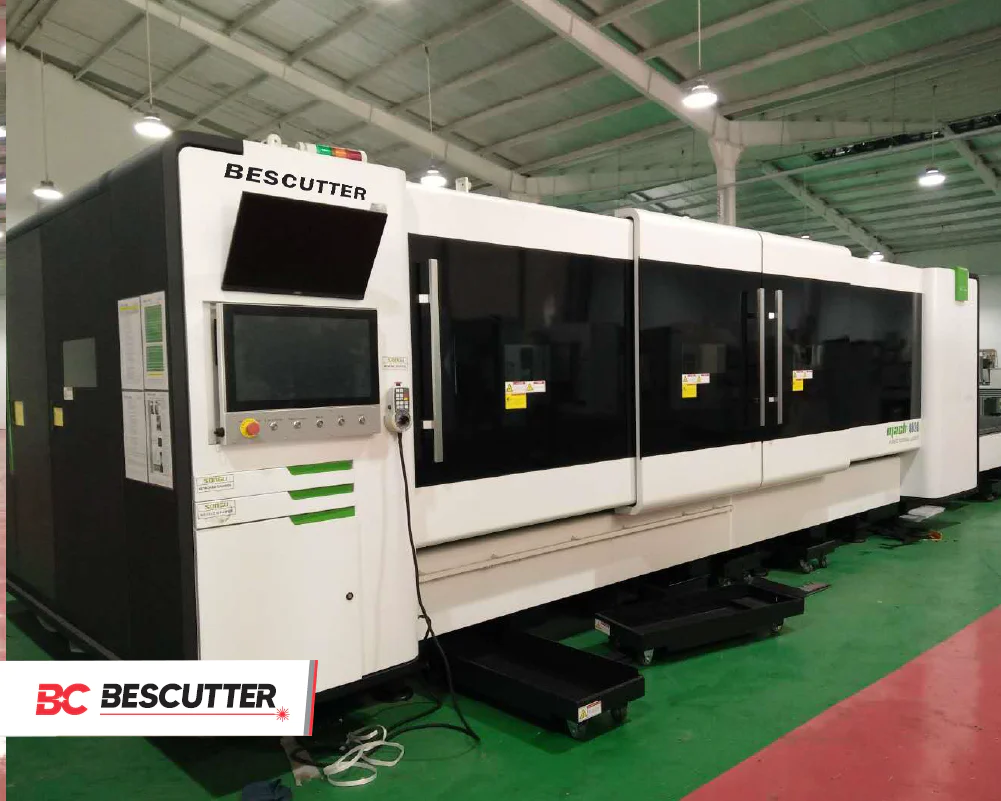

  • Tam kapalı gövde: Operatör güvenliğini sağlar ve çevresel etkileri minimize eder.
  • Radyasyon korumalı cam: Kullanıcıyı zararlı lazer ışınlarından korur.
  • Yüksek torklu servo motor: Üstün kesim hızı ve hassasiyet sunar.

Endüstriyel Dayanıklılık İçin Üretildi:

  • Sağlam makine şasisi: Titreşimi azaltır ve kesim kalitesinde süreklilik sağlar.
  • Düşük bakım gereksinimi: Kesintisiz çalışma ve yüksek verimlilik sunar.
  • Güvenilir bileşenler: Uzun ömürlü ve sorunsuz performans sağlar.

ÖNE ÇIKAN ÖZELLİKLER

Z Ekseni Sistemi: Rijitlik ve hızlı tepki için yüksek hassasiyetli bilyalı vida sistemiyle donatılmış, tek parça kalıp döküm havacılık sınıfı alüminyum Z ekseni.

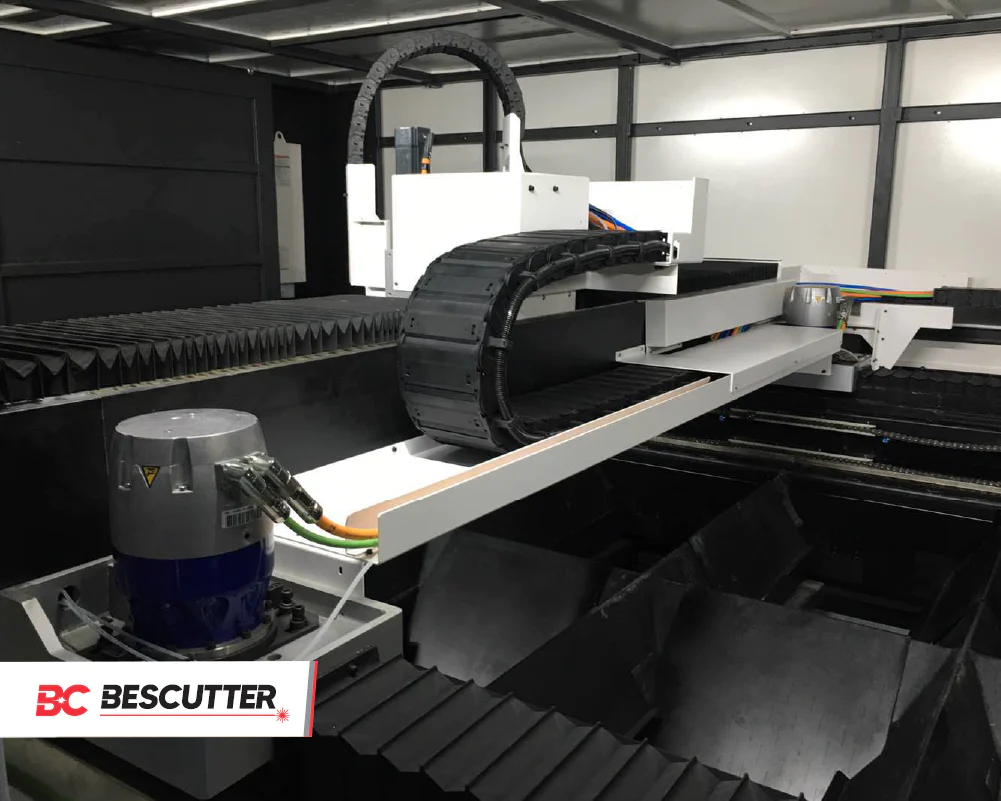

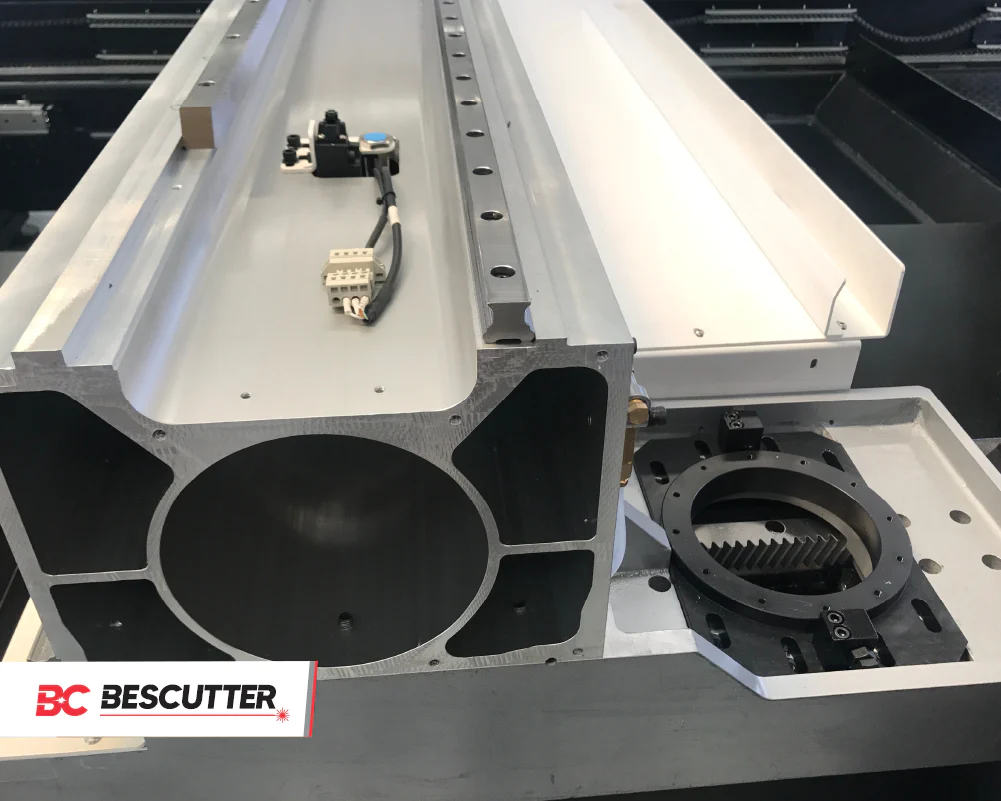

Portal (Gantry): Özel kalıplama tekniğiyle üretilmiş havacılık sınıfı alüminyum portal; hafif yapı, yüksek rijitlik, yüksek hassasiyet, hızlı tepki ve stabil çalışma sağlar.

Makine Gövdesi: Yüksek rijitlikte kaynaklı gövde, kompakt tasarım ve stabil performans sunar.

Tahrik Sistemi: Portalın her iki tarafında senkron tahrik sistemi; yüksek torklu servo sürücü sistemi ve mükemmel lazer kaynaklı dişli sistemi ile donatılmıştır.

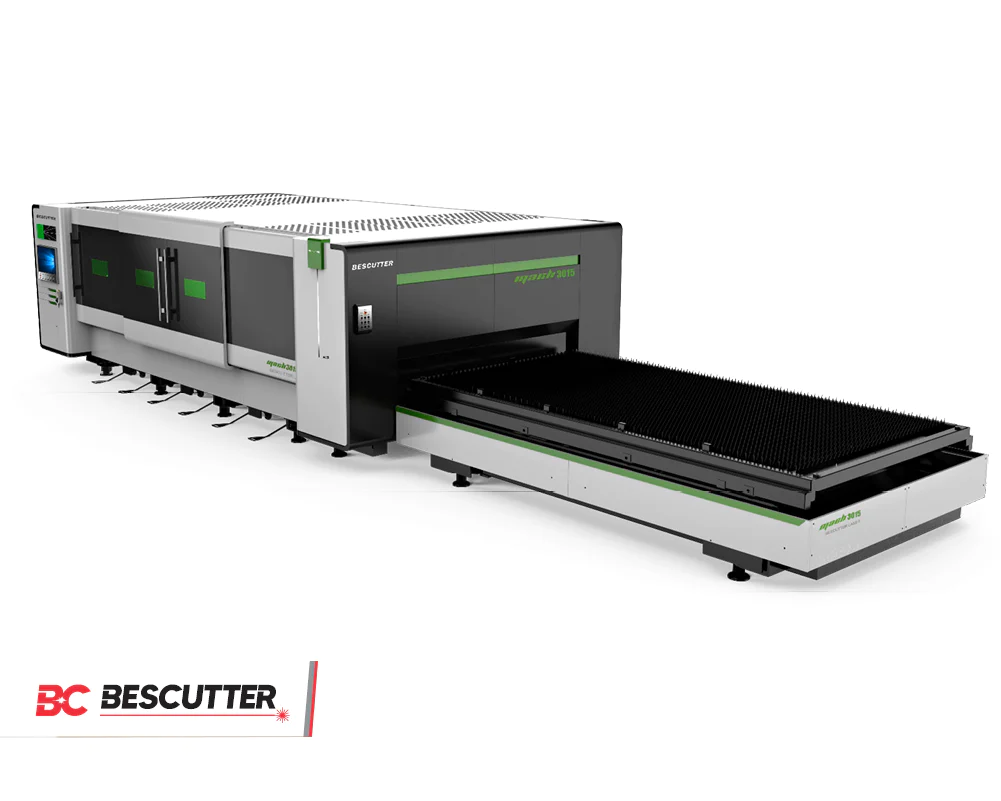

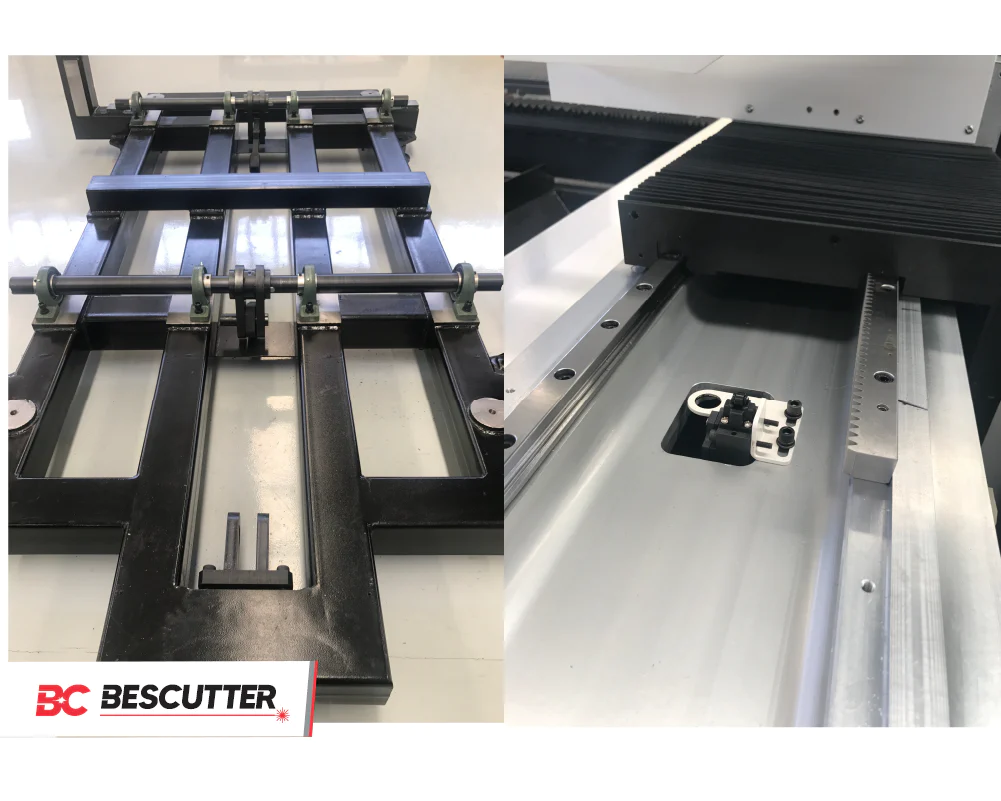

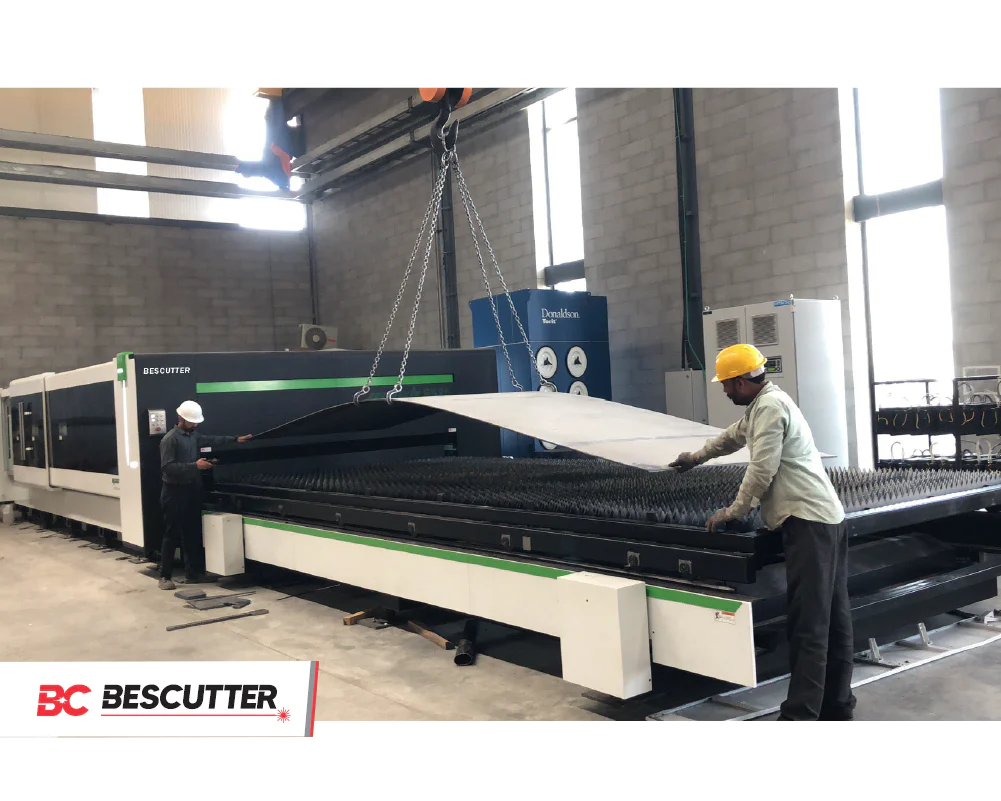

Hidrolik Otomatik Değişimli Shuttle Tablalar: Paralel otomatik değişimli shuttle tabla sistemi sayesinde senkron çalışma, yüksek verimlilik ve güvenilirlik sağlar.

ÖZELLİKLERE GENEL BAKIŞ

Makine Teknik Özellikleri

Available only for laser power up to 2000 W upon request
Teknik Özellik Kalemi Detay
Çalışma Alanı 61″ x 120″ (3050 x 1550 mm) Opsiyonel 157″ x 78.7″ / 236″ x 98.4″ / 315″ x 98.4″
X, Y, Z eksen hareket mesafesi 61″ (3050 mm) / 120″ (1550 mm) / 3.93″ (100 mm)
X, Y çift eksenli koordineli konumlandırma hızı (Maks.) 2.4 G
Konumlandırma ivmesi (Maks.) <0.373 mrad
Konumlandırma hassasiyeti ±0.05 mm/m
Yeniden konumlandırma hassasiyeti ±0.02 mm
Maksimum yük kapasitesi 1962 lb (890 kg)
Lazer rezonatörü Hans Photonics veya Max Photonics
Lazer kafası Raytools veya BOCI
X-Y-Z Servo Motor X-2x9700W; Y-1x6880W; Z-1x940W
Makine ağırlığı 28200 lbs (12800 kg)
Boyutlar 350″ x 118″ x 87″ (8900 x 3000 x 2200 mm)
Lazer gücü 1.5kW – 20kW
Modülasyon hızı 5kHz
İletim fiber çekirdek çapı ≥50μm
Çıkış kararlılığı ±2%
Güç kaynağı 400-460V/3P+PE@50-60Hz
